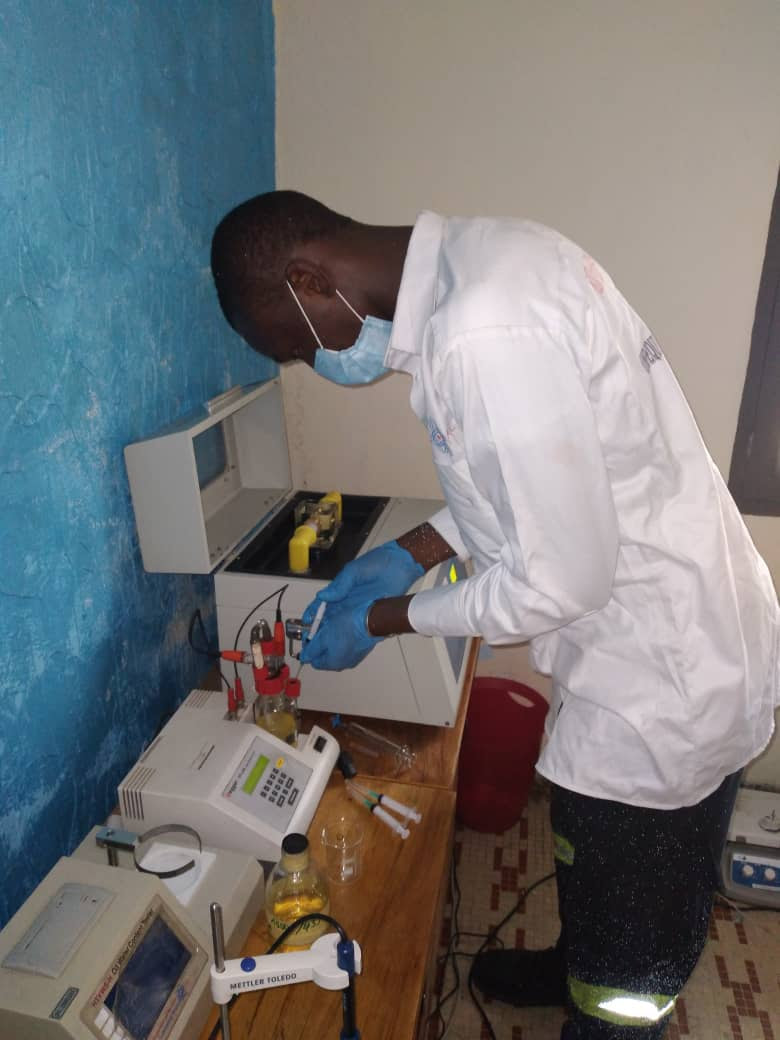

LES ANALYSES D’HUILE DE TRANSFORMATEUR

Tension de claquage ou rigidité diélectrique

La tension de claquage est importante en tant que mesure de l’aptitude d’une huile à résister aux contraintes électriques. Cette analyse détermine le seuil de claquage du diélectrique soumis à un champ électrique pour prévenir les risques associés (amorçage).​​​

​​Teneur en eau ​
Mesure du taux d’humidité de l’huile diélectrique pour prévenir les risques liés (amorçage ou cheminement/perforation électriques des isolants).

​​L’indice d’acidité
Mesure le degré d’acidité de l’huile diélectrique pour anticiper son niveau de dégradation (risque de corrosion des pièces métalliques). Le taux d’augmentation de l’acidité d’huile en service est un bon indicateur du taux de vieillissement. Le niveau d’acidité est utilisé comme un guide général pour déterminer à quel moment il convient de remplacer ou de régénérer l’huile.

Colorimétrie et l’aspect

Détermine la limpidité et la présence des composés anormaux. Ce test permet de mettre en évidence le vieillissement de l’huile.

Analyse des gaz dissous

Quantifie tous les gaz créés par la dégradation de l’huile diélectrique. Par la présence et la relation entre les gaz dissous dans l’huile, il est possible d’identifier, par exemple, un point chaud, un arc électrique, une dégradation atypique de l’isolant cellulosique, en intervenant préventivement afin d’éviter des pannes et de coûteux arrêts de la machine. Ces gaz sont :
  • H2 (hydrogène),
  • O2 (oxygène),
  • N2 (azote),
  • CH4 (méthane),
  • CO (monoxyde de carbone),
  • CO2 (dioxyde de carbone),
  • C2H4 (éthylène),
  • C2H6 (éthane),
  • C2H2 (acétylène).

Analyse des dérivés furaniques

Des composés furaniques sont produits lorsque les propriétés isolantes du papier se dégradent. La mesure de la concentration de ces composés permet d’estimer la dégradation et la durée de vie résiduelle de l’isolant cellulosique de l’appareil. ​

Analyse des PCB (Polychlorinated Biphenyls)

Cette analyse permet de déterminer la pollution de l’huile . Les PCB sont des composants cancérogènes à éviter dans l’huile du transformateur​.

Souffre corrosif

Les composés soufrés présents dans l’huile peuvent  être à l’origine de la corrosivité de l’huile.

Tangente Delta

Le facteur de dissipation ou facteur de puissance qui est une grandeur sans dimension est directement lié à la résistivité et la permittivité en tension alternatif d’un fluide diélectrique. La mesure de la résistivité est également considérée comme étant une valeur pour contrôler les huiles en service, comme elle s’est avérée être raisonnablement proportionnelle aux acides d’oxydation et être affectée par les contaminants indésirables tels que les sels métalliques et l’eau.

Analyses additionnelles
​Traitement de l'huile des transformateurs
Comptage des métaux et particules
Viscosité
IR pour oxydation
Spectrométrie
Conductivité
Densité​​

CONSULTATION, TRAVAUX, SERVICE ET VENTE

Nos services et compétences supplémentaires comprennent:
.   Travaux électriques HTA et HTB

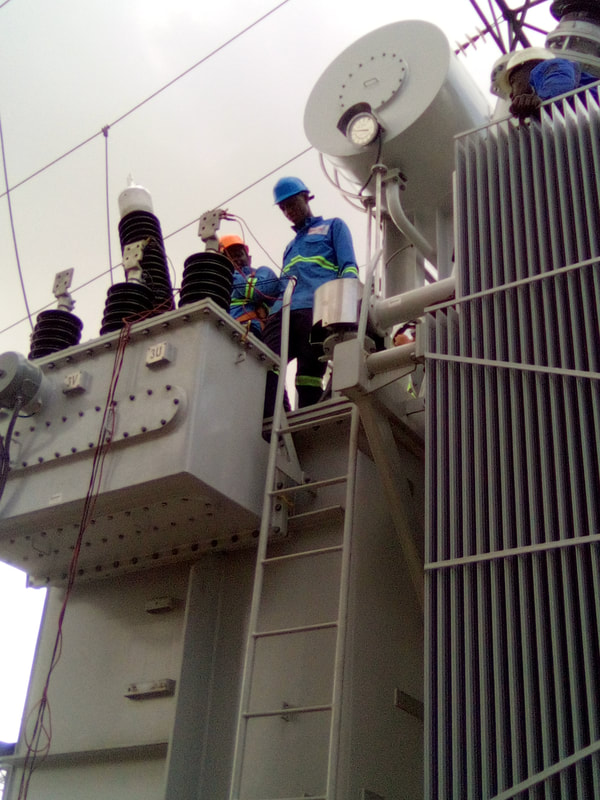

.   Révision, inspection et maintenance des transformateurs de puissance et distribution
.   (transformateur immergé ou sec)
.   Expertises standard et approfondie des transformateurs

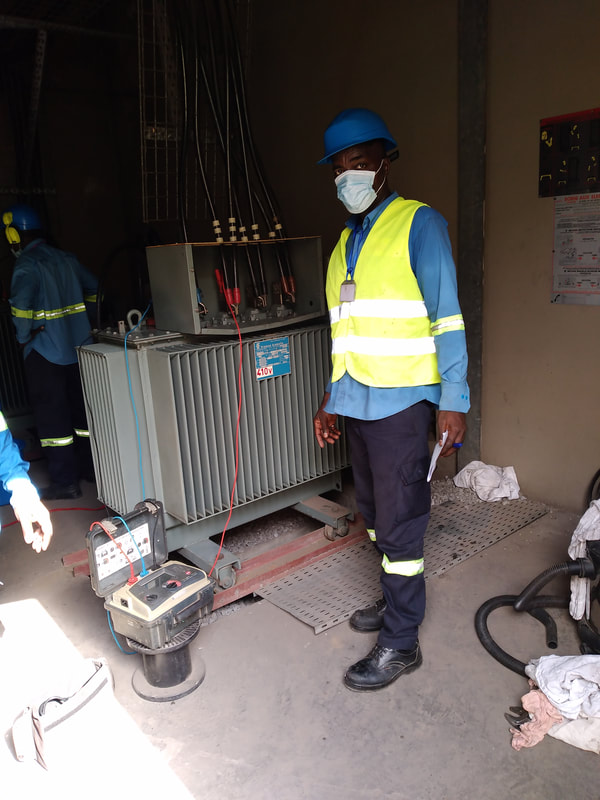

.  Mesures électriques standard (isolement, rapport de transformation, courant magnétisant, essais à vide, court-circuit…)

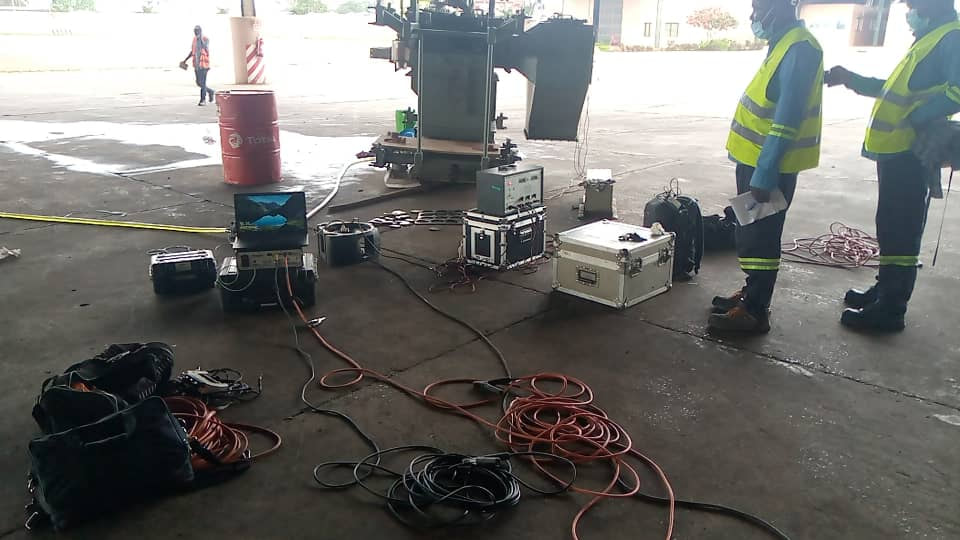

.   Mesures électriques avancées (tangente delta, SFRA, IDAX…)​
  • Maintenance, diagnostic et réparation des régleurs en charge de TYPE ABB (UB, UZ, UC) et de TYPE MR (V, M, MS …)
  • Vente de matériels et accessoires électriques de transformateurs et autres

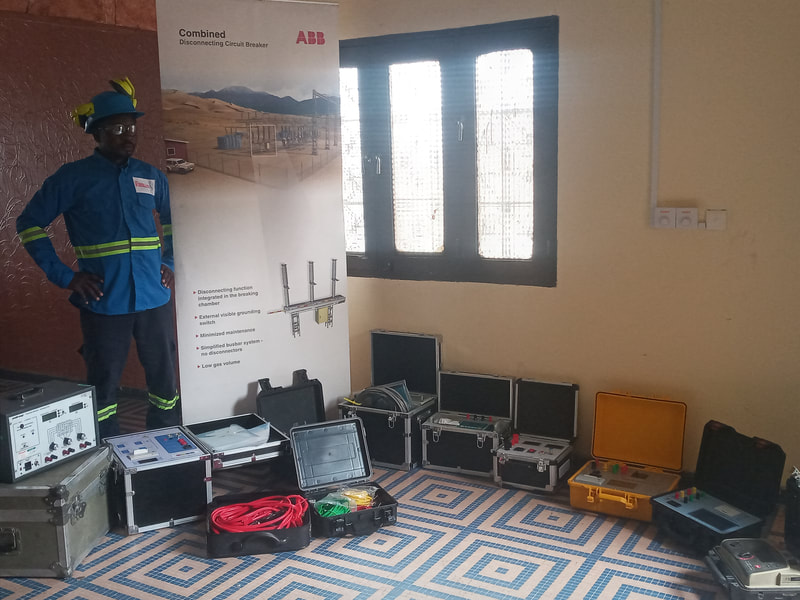

  • Mise à disposition d’appareils de mesures électriques et d’appareillage de maintenance (machine de traitement, citerne, pompe, grue…)
  • Vente d’huile de transformateur
  • Import-export de matériel électrique
